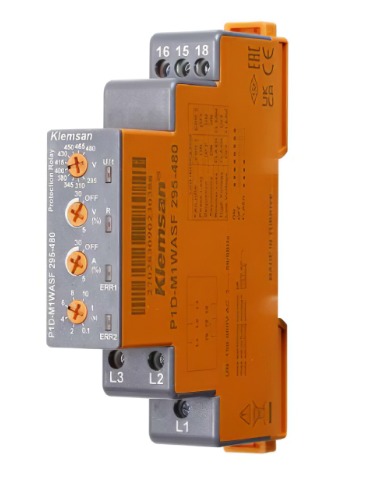

MONITOR DE VOLTAJE 3F 3 HILOS. VOLTAJE 295-480VAC. 1 RELE CONMUTABLE
$ 164.000
📑 1. Especificaciones de Alimentación y Medición
-
- Tipo de Sistema: Trifásico de 3 hilos (L1, L2, L3) sin conexión a neutro.
- Rango de Operación: Desde 295 VAC hasta 480 VAC (Tensión Línea-Línea).
- Frecuencia de Red: 50 / 60 Hz con detección automática.
- Método de Medición: Verdadero Valor Eficaz (True RMS) para garantizar lecturas estables ante armónicos.
- Autoconsumo: ≤ 4 VA.
2. Funciones de Protección Integradas
-
- Subtensión (Bajo Voltaje): Umbral ajustable en la sección inferior del rango (ej. -2% a -20%).
- Sobretensión (Alto Voltaje): Umbral ajustable en la sección superior del rango (ej. +2% a +20%).
- Pérdida de Fase: Desconexión rápida si falta una de las líneas.
- Asimetría de Fases: Protección ante desequilibrios de carga (generalmente ajustable entre 2% y 22%).
- Secuencia de Fases: Bloqueo de arranque si el orden de las fases es incorrecto (evita giros inversos en motores)
3. Temporización y Ajustes
-
- Retardo de Disparo por Falla: Ajustable de 0.1 a 30 segundos (evita apagados falsos por caídas transitorias de tensión).
- Retardo de Reconexión: Ajustable de 0.5 a 300 segundos (permite la estabilización de la red antes de rearmar).
- Tipo de Rearme: Automático una vez que los valores eléctricos regresan a los rangos seguros.
4. Especificaciones del Relé de Salida
-
- Configuración: 1 Relé Conmutable (1 C/O o SPDT).
- Contactos: 1 Común, 1 Normalmente Abierto (NO) y 1 Normalmente Cerrado (NC).
- Capacidad de Carga: 5A o 8A a 250 VAC (Carga resistiva AC-1).
- Vida Útil Eléctrica: ≥ 100,000 operaciones a carga nominal.
5. Características Físicas y de Instalación
-
- Tipo de Montaje: Fijación sobre Riel DIN estándar (35 mm).
- Ancho del Módulo: Diseño compacto (típicamente 17.5 mm o 35 mm según fabricante).
- Terminales de Conexión: Bornes de tornillo protegidos para cables de hasta 2.5 mm².
- Grado de Protección: IP20 en terminales para evitar contactos accidentales.
- Indicadores Visuales: LEDs frontales para monitorear el estado (Encendido, Voltaje Normal, Falla)
