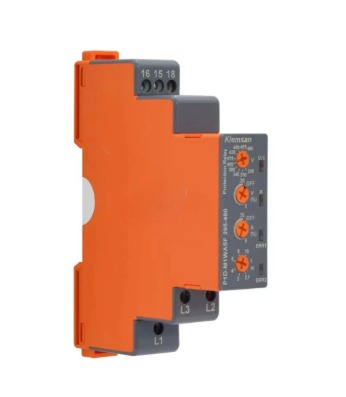

MONITOR DE VOLTAJE 3F 3 HILOS. VOLTAJE 175-345VAC. 1 RELE CONMUTABLE
$ 172.000
El monitor de voltaje trifásico a 3 hilos (referencia comercial común P1D-M1WASF 175-345) es un dispositivo de protección electrónica analógica diseñado para riel DIN. Su función principal es supervisar constantemente las redes eléctricas industriales y comerciales sin necesidad de hilo neutro, protegiendo cargas críticas como motores, bombas y compresores contra anomalías de tensión.
A continuación se detalla la ficha técnica unificada para este tipo de dispositivo:
| Parámetro | Detalle Técnico |
|---|---|
| Tipo de Red | Trifásica (3 Fases / 3 Hilos: L1, L2, L3) sin neutro |
| Rango de Alimentación | 175 a 345 V AC (Autolimentado por las fases de medición) |
| Frecuencia de Trabajo | 50 / 60 Hz |
| Salida de Control | 1 Relé conmutable (SPDT / 1 C/O) |
| Capacidad del Contacto | 8 A @ 250 V AC (Carga resistiva AC1) |
| Tipo de Montaje | Riel DIN de 35 mm |
Funciones de Protección e Indicación
-
- Subtensión (Bajo Voltaje): Ajustable mediante potenciómetro frontal (típicamente de -5% a -30% del valor nominal).
- Sobretensión (Alto Voltaje): Ajustable mediante potenciómetro frontal (típicamente de +5% a +30% del valor nominal).
- Tiempo de Acción (Falla): Retardo de disparo ajustable entre 0.1 y 10 segundos para evitar desconexiones falsas por transitorios o picos de arranque.
- Tiempo de Restablecimiento: Retardo fijo incorporado tras la normalización del voltaje.
- Interfaz de Diagnóstico: Incorpora luces piloto LED frontales que indican el estado de funcionamiento normal, fallas por alto/bajo voltaje o asimetría.
Configuración de Bornes y Conexión
-
- Entradas de Medición (L1, L2, L3): Se conectan directamente a las tres fases de la acometida que se desea supervisar.
- Contactos del Relé Conmutable:
-
- Común: Terminal de entrada de la señal de control (típicamente borne 11).
- Contacto Normalmente Cerrado (NC): Se abre cuando el monitor está energizado y la red está en condiciones óptimas (típicamente borne 12).
- Contacto Normalmente Abierto (NA): Se cierra cuando la red es segura, permitiendo el paso de corriente hacia la bobina del contactor de potencia (típicamente borne 14)
-
